このパソコンで使用しているケースは「be quiet! DARK BASE 700」で、倒立レイアウトに変更可能なATXケースである。フロントパネルの空気取り込み部分の内部形状が静音重視のためか複雑な作りになっている。吸気抵抗が大きそうなので静圧性能の優れているものが良いだろうと判断し、NF-A12x25を選択した。

14cmサイズが３個入ればNF-A14を３個でも良いのだが、このケースはフロントに14cmサイズが２個までしか取り付け出来ない。NF-A14を２個よりもNF-A12x25を３個の方があらゆる面で優れているだろう。コストはかかるが。ちなみに、リアは12～14cmサイズが取り付け可能だが、NF-A12x25になっているのは自己満足である。

この状態で実際に動作させてみると、静圧性能が強烈なのかパソコン後方から全体的に暖かい空気を排出している。倒立レイアウトだとGPUの温度がアイドリング時に比較的高くなりやすいのだが、純正の「Silent Wings 3」２個（吸気排気各1個）と比較してファン交換後は3～5℃ほど下がった。ケースファンの変更だけだと、CPU温度に関しては殆ど違いは無かった。

長尾製作所の「VGAサポートステイ」を天面側に固定し、ビデオカードがたわまないように支えている。それと、NBROS（長尾製作所）の「VGA 拡張カード用ファンクーラー」というPCIeスロットに取り付ける追加の冷却ファンが取り付けてあるが、検証中は動作させていない。

ついでにパソコン本体を乗せるスタンドも自作してみた。パイン集成材にカーボンシートを貼り付けてキャスターを取り付けただけ。作るのはとても簡単。パソコン本体は机の下に設置しているので、キャスターが付いていた方が色々と楽なのだ。

サブパソコンに取り付け

こちらはもうひとつのパソコン。ケースは「Fractal Design Define R6」。

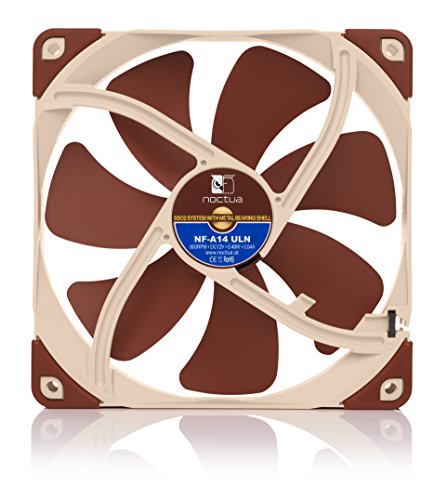

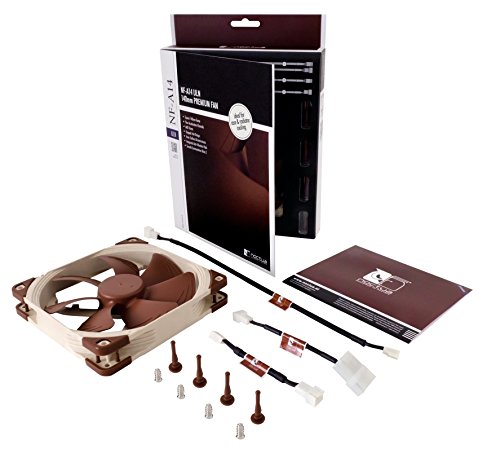

このケースの冷却性能は優秀で、フロントファンの静圧が弱くてもそこそこ冷えるようになっている。全部NF-A12x25でも良かったのだが、それだと面白くないのでこちらはNF-A14にしてみた。

CPUクーラーをNH-U12Aの状態で比較してみたが、Define R6純正の付属ファン３個とNF-A14を同じ回転数に設定してCPUの温度を見ると、NF-A14交換後は全体的に1～2℃程下がっていた。効果は出ている模様。ファンノイズもNF-A14の方が静かである。尚、GPUに関しては違いが分からなかった。

CPUクーラーのNH-U12Aに関しては、以前レビューしているのでそちらの記事を参考にして頂きたい。

「Noctua NH-U12A」本当に最強な空冷クーラーレビュー

巷で最強と言われている高性能な空冷クーラー「Noctua NH-U12A」レビュー！

まとめ

これから暑くなるし、パソコンのクーラーやファンを取り替えたいと思っている人もいるだろう。管理人は予算に余裕があるときはNoctua製品を購入しているが、普通に使用するならNoctuaでなくとも良いと思う。そこそこの性能のケースファンであれば冷却性能は左程変わらないし、CPUクーラーもコスパに優れるものは色々とある。

管理人イチオシなのがサイズの製品で、CPUクーラーであれば「風魔弐」や「無限五」辺りが良いと思う。ハイエンドCPUでないなら「虎徹 Mark II」で十分。ケースファンも同社のものが価格の割に高性能なのでおすすめ。Noctuaの記事でサイズを勧めるのもあれなのだが、コスパに関してはサイズの製品が最強だと思う、個人的に。

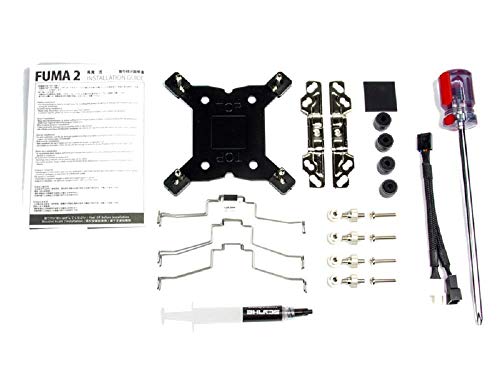

「サイズ風魔弐（FUMA2）」レビュー

ツインタワー・サイドフロー型CPUクーラー「風魔弐（FUMA2） SCFM-2000」をレビュー！

サイズオリジナル設計 120mmツインタワー・サイドフロー型CPUクーラー風魔弐 SCFM-2000

サイズ

Amazonの商品レビュー・口コミを見る

Amazon

サイズオリジナルCPUクーラー虎徹 Mark II

サイズ

Amazonの商品レビュー・口コミを見る

Amazon

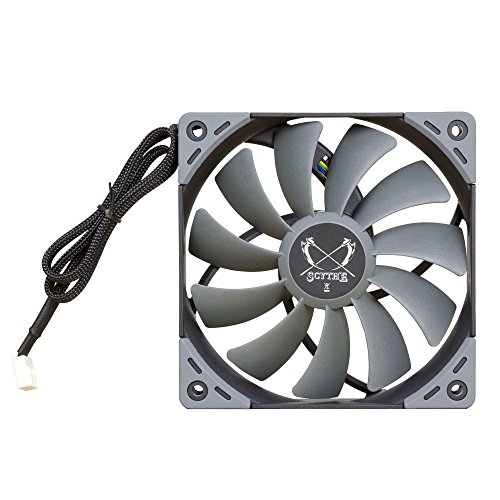

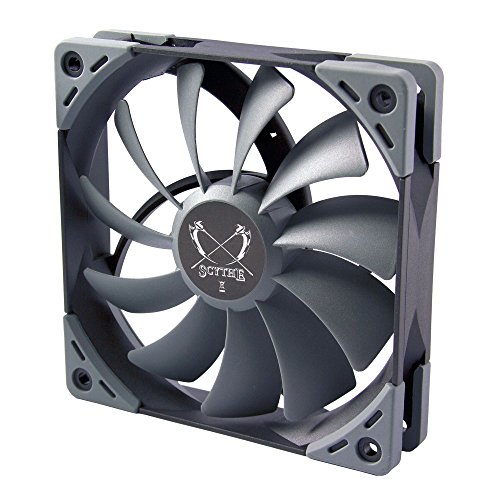

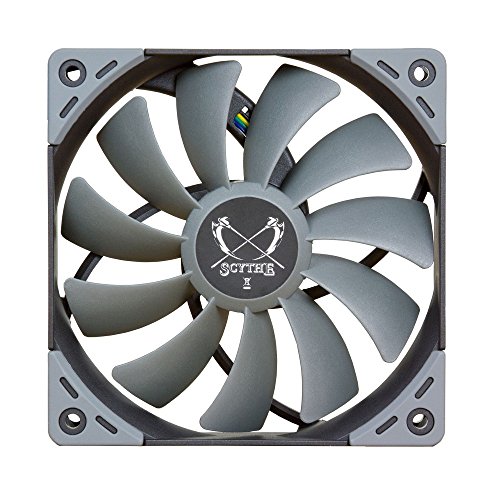

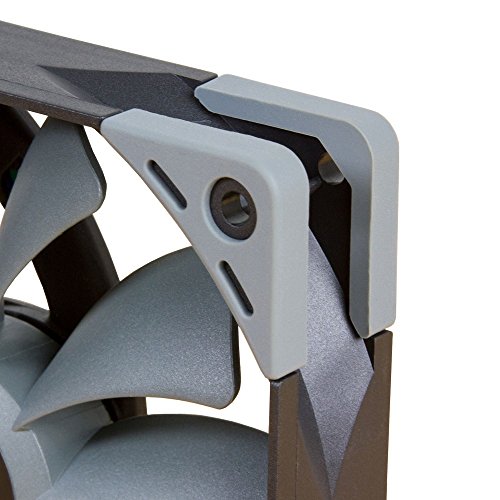

サイズオリジナル設計高密度密閉型FDB採用防振ラバー搭載 120mmファン KAZE FLEX PWM 300~1200rpm SU1225FD12M-RHP

サイズ

Amazonの商品レビュー・口コミを見る

Amazon

「Noctua NH-U12A」本当に最強な空冷クーラーレビュー

ZPGBF管理人 — Fri, 03 Apr 2020 04:49:33 +0000

巷で最強と言われている高性能な空冷クーラー「Noctua NH-U12A」レビュー！

https://noctua.at/en/nh-u12a

NH-U12A 仕様
対応ソケット（Intel）	LGA1150, LGA1151, LGA1155, LGA1156, LGA2011, LGA2066
対応ソケット（AMD）	AM4, AM3(+), AM2(+), FM1, FM2(+)
クーラーサイズ（ファン含む）	H158 × W125 × D112 mm　Weight 1220 g
ヒートシンクサイズ	H158 × W125 × D58 mm　Weight 760 g
付属ファン	NF-A12x25 PWM 120mm fan　×2
保証期間	6年間

NF-A12x25 PWM 仕様
本体サイズ	120 × 120 × 25 mm
最大回転速度	2000 RPM
最大回転速度（LNA※）	1700 RPM (+/- 10%)
最小回転速度	450 RPM (+/-20%)
風量	102.1 m³/h
風量（LNA）	84.5 m³/h
ファンノイズ	22.6 dB(A)
ファンノイズ（LNA）	18.8 dB(A)
静圧	2.34 mm H₂O
静圧（LNA）	1.65 mm H₂O
最大消費電力	1.68 W
最大消費電流	0.14 A
製品寿命（MTTF）	150.000 h

※LNAは「Low Nowisee Adapter」の略称。接続時は最大回転数が300回転下がる。

パッケージと付属品

付属品はひとつの箱にすべて収められている。

それぞれのソケットに対応したマニュアル。ひとつのマニュアルにまとめられていないので、見間違えたりといったトラブルは避けられる。気遣いが素晴らしい。

左から、AMD用ブリッジ、LGA用バックプレート、LGA用ブリッジ。

LGA用のスペーサーやネジ類。こちらはひとつの袋にまとめて入っている。

AMD用のスペーサーとネジ。こちらもひとつの袋にまとめて入っている。

PWM Y字ケーブル、LNAケーブル２本。

プラスドライバー。

高性能グリス「NT-H1 thermal compound」とメタルエンブレム。

クーラー本体外観

クーラー本体サイズ

クーラー高さは仕様通り158mm。「サイズ虎徹Mark II」は154mmなので、NH-U12Aもコンパクトなクーラーである。

ファンを含めた幅は112mm。

ベースプレートのCPUに接触する凸部分のサイズは、約43×43mmと大きめ。加工精度は非常に高く、目視で見る限り歪みは一切無い。

虎徹Mark IIのベースプレートと比較してみる。

サイズは約38×38mmとなっている。AMDだとギリギリのサイズである。LGA115xであればこのサイズでも問題はないが、AM4で使用するならNH-U12Aの方が良さそうなのは言うまでもない。

マザーボードに取り付け

Intelソケットでレビューしている人を良く見かけるので、AM4で解説してみる。マザーボードは多くの人が使用しているであろう定番の「ASRock B450 Steel Legend」、CPUは「AMD Ryzen 9 3950X」を使用する。まぁCPUは何でも良いのだが。

純正で付いている黒い樹脂製のブリッジは使用しないので取り外す。

AM4用の灰色のスペーサーを取り付ける。向きの指定は無い。

AMD用ブリッジを取り付ける。AM4は「4」と表示してある場所にネジを通す。

ネジを締めてブリッジを固定する。正しく取り付けられているかしっかり確認しよう。

CPUグリスを塗布したらヒートシンクの取り付け。ヒートシンクはオフセットデザインであり、前後の区別がある。間違えないようにしよう。また、ファンの取り付ける向きも決まっている。風の流れる方向はこの画像では右から左に流れるようにファンを取り付ける。逆向きでも冷えないことはないが、パフォーマンスは落ちる。

ちなみに、付属のドライバーは使いにくいのでロングドライバーがあった方が作業しやすい。

欲を言えば２本あると更に捗る。高いものではないので、１本持っておくと良いだろう。

アイネックスプラスドライバー(ロングタイプ) TL-013L

AINEX

Amazonの商品レビュー・口コミを見る

Amazon

ネジは左右均等に少しずつ締めること。一気に片方だけ締め込むと、偏ったり変にストレスがかかったりするし、上手く取り付け出来ないこともある。最後まで回しきれば最適なテンションになるように設計されている。

ファンを取り付けてファンコネクターをマザーボード上のCPUファンヘッダーに接続すれば完成。CPUファンヘッダーがひとつしかない場合は、付属のPWM Y字ケーブルを使用する。ポンプ用ファンヘッダーのあるマザーボードだと、UEFIでCPUファンと同等に設定可能なものもある。その場合はY字ケーブルは使わずに、CPUファンヘッダーとポンプ用ファンヘッダーに接続しても良いだろう。B450 Steel Legendだとその接続で問題なく動作する。

最大回転数を下げたい場合は、各コネクターにLNAケーブルを接続してからCPUファンヘッダーに接続する。片方のファンだけLNAケーブルを接続すると風量のバランスが崩れ、パフォーマンスが落ちる可能性がある。取り付けるなら両方のファンに接続しよう。まぁ片方だけ接続するなんて人はいないと思うが・・・。

クーラーとメモリのクリアランス

B450 Steel Legendだとメモリソケットとのクリアランスは十分で、メモリに干渉しない。標準的なATXマザーボードであれば問題ないだろう。

検証方法

NH-U12Aは発売から結構経っているので検証は今更な気もするが、とりあえず軽く行ってみる。

CPUの動作は「Ryzen Masterユーティリティ」で確認する。定格動作で手動オーバークロックは無し。デフォルト設定、Precision Boost Overdrive（PBO）有効、ECOモード（95W）の３パターンで検証する。PBOとは、冷却に余裕がある場合はオーバークロックが自動で働く機能のこと。負荷をかけるソフトはCinebench R20で行う。パソコンが冷えた状態では正確な検証が出来ないので、Cinebench R20を数回繰り返し、数分放置してから本検証を行う。室温は22℃。ファンコンの設定は、60℃以下は50％、70℃で75％、80℃以上で100％になるように設定してある。

CPUグリスは、NH-U12Aに付属の「NT-H1 thermal compound」を使用する。

パソコン構成

CPU	AMD Ryzen 9 3950X
CPUクーラー	Noctua NH-U12A
メモリ	G.Skill TridentZ Neo F4-3autoC16D-32GTZNC
マザーボード	MSI MEG X570 ACE
電源ユニット	Seasonic PRIME Titanium 1000W
ビデオカード	MSI GeForce RTX 2080 Ti GAMING X TRIO
PCケース	Fractal Design Define R6

検証

まずはデフォルト設定で検証してみる。スクリーンショットはベンチマーク実行中のもの。

CPU温度は65℃辺りで十分冷却が追いついている。3950Xのデフォルト設定は消費電力140W辺りなので、この程度の消費電力だとNH-U12Aはかなり余裕である。

次に、PBO有効で検証してみる。

ピークで約80℃。PBO有効だと消費電力は205W辺りになる。3950Xは水冷推奨のCPUであるが、NH-U12Aであればある程度余裕を持って冷却可能。ちなみに、同じ環境で「サイズ風魔弐」で検証すると温度は82℃位なので、NH-U12Aは風魔弐より冷却性能が高い。

次に、ECOモードで検証してみる。

OC Modeの表示がPBOになっているが、UEFIで強制的にECOモードにしてある。何回か実行してみたが、60℃を超えることは無かった。流石に消費電力100W辺りだとNH-U12Aはオーバースペックなようだ。100W位であれば虎徹Mark IIでも余裕である。

総合評価

○ 良いと思った点

圧倒的な性能の「NF-A12x25 PWM 120mm」ファンがふたつ付属
ハイエンドツインタワークーラーと同等の冷却性能
極めて高品質

✕ 悪いと思った点

茶色は人を選ぶと思う、管理人はあまり気にならないがファンは黒なら良かった

ハイエンドツインタワークーラー「Deepcool GAMER STORM ASSASSIN III」が手元にあるので取り替えてみたが、冷却性能は全くの互角であった。NH-U12Aの方が負荷時のファンノイズは小さいので、ハイエンドツインタワー以上の性能だと言える。Noctuaも140mmサイズのハイエンドツインタワークーラーと同等の冷却性能と謳っている。

The NH-U12A can rival the performance of many 140mm size coolers while offering 120mm class case and PCIe compatibility.

Noctua公式サイト

正直、管理人は120mmサイズのクーラーだしハイエンドツインタワーには勝てないんじゃないかと思っていたのだが。良い意味で期待を裏切られた訳である。

NH-U12Aは、空冷最強の名をほしいままにしているNoctuaなだけあって全くスキのないクーラーである。比較的コンパクトなヒートシンクにヒートパイプを７本収め、現状最高性能の120mmファンをふたつ搭載したクーラーは、空冷最強と言って差し支えないだろう。製品の工作精度は非常に高く、他メーカーの追随を許さない。品質に対して価格も相応だが、性能が高いのでコストパフォーマンスは良いと思う。カラーリングさえ気にならなければ十分満足できる製品だろう。ユーザーからブラックバージョンを求める声が多いらしくその内販売されると思うので、カラーリングが嫌なら待つのも良いかも知れない。
